Kładka ma zapewnić bezpośrednie połączenie zrewitalizowanego Wzgórza Zamkowego z Rynkiem. Obiekt ma dwa przęsła o różnych rozpiętościach, przęsło nurtowe (nad fosą) znacznie większej rozpiętości o dźwigarach wygiętych łukowo. Ustrój nośny stanowią dwie belki walcowane o przekroju dwuteowym. Obciążenia z drewnianej nawierzchni przekazywane są przez podłużnice drewniane i stalowe poprzecznice dwuteowe na dźwigary główne.
TYP OBIEKTU: kładka
PRZESZKODA: rzeka Żeglina
KONSTRUKCJA: stalowa
Schemat statyczny: belkowy, ciągły
Dźwigary główne: pełnościenne, dwuteowe
GEOMETRIA:
Liczba przęseł: 2 (7,00 + 17,00 m)
Długość całkowita: 24,00 m
 |

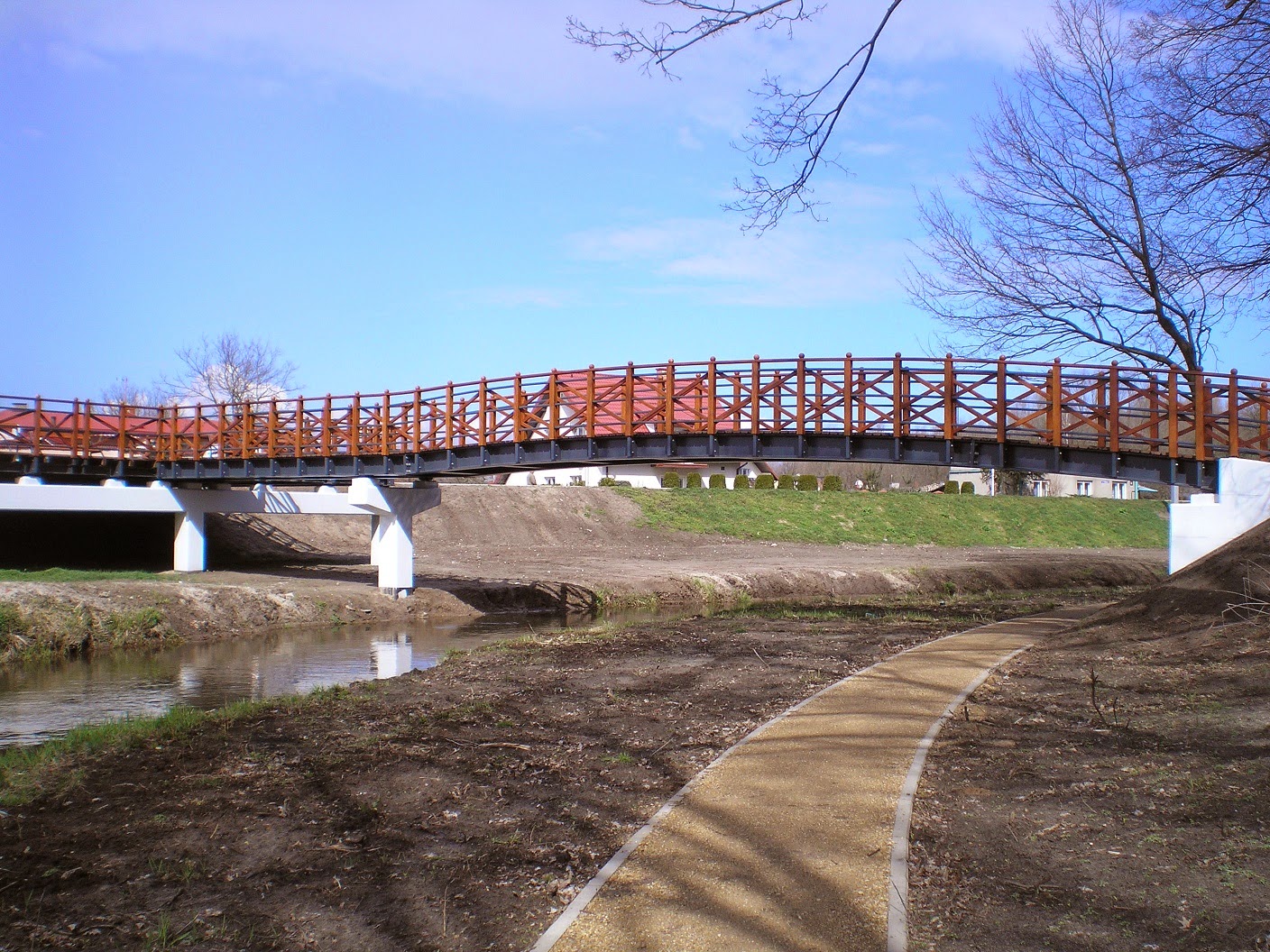

| Kładka w całej okazałości |
 |
| Oparcie na podporze pośredniej |
 |
| Połączenie poprzecznicy z dźwigarem głównym |
 |
| Spód konstrukcji dłuższego przęsła |
